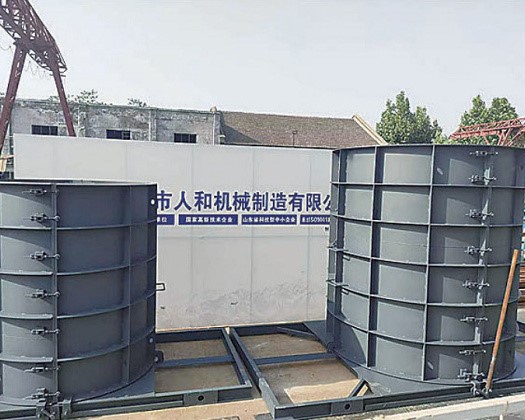

De kabel-specifieke rioolinspectieputmal is een samengestelde, geprefabriceerde mal ontworpen voor ondergrondse kruispunten van kabelleidingen en rioolinspectieputten. Het maakt onafhankelijke compartimentering en gecoördineerde lay-out van kabelkanalen en rioolbuizen binnen één putstructuur mogelijk. Dankzij het gecompartimenteerde ontwerp voldoet het aan de eisen voor stroom-/communicatie-isolatie, vochtbestendigheid en snel onderhoud, ideaal voor stadsvernieuwing, wegenrenovatie en nutstunnelprojecten.
Gebruik
Geprefabriceerde betonnen composietputten voor installatie, inspectie en onderhoud van ondergrondse kabellijnen (stroom/communicatie) en kruispunten van rioolleidingen.
Toepassingsgebieden
Gemeentelijke Techniek
Geïntegreerde pijplijnupgrades op kruispunten
Energie-infrastructuur
Inspectieputten voor ondergrondse kabelprojecten
Slimme stad
Geïntegreerde 5G-communicatie en rioleringsputten
Industriële parken
Gecoördineerde kabel- en rioleringsnetwerken in fabriekszones
Technische specificaties
|
Parametertype |
Specificeer gedetailleerd |
|
Afmetingen |
Frame: 1500×1500 mm, 2000×2000 mm (gecompartimenteerd); Diepte: 1,5 m-3,0 m verstelbaar |
|
Compartimentverhouding |
Kabelkamer: 40%-60% (scheiding voeding/communicatie); Rioleringskamer: DN400-DN800 |
|
Ingebouwde poorten |
Gaten voor kabeldoorvoeren: Φ100-Φ200 mm (multidirectioneel); Rioolbuis: DN400 |
Materialen en productie
|
Onderdeel |
Materiaal / Techniek |
|
Hoofdstructuur |
Q235B stalen plaat (10 mm) + 50×50×5mm stalen hoekframe |
|
Compartimentmodule |
Afneembare gegalvaniseerde stalen scheidingswand (6 mm) met brandwerende coating (groter dan of gelijk aan 300 graden) |
|
Waterdichting |
EPDM-afdichtstrips (kabelkamer); Siliconen corrosiebestendig-afdichtmiddel (rioolkamer) |
|
Oppervlaktebehandeling |
Zandstralen + dubbele-laag epoxy-zink-rijke coating (groter dan of gelijk aan 120 μm DFT) |
Technische parameters
|
Parameteritem |
Indicator / Prestatie |
|
Precisie |
Compartimenttolerantie Minder dan of gelijk aan ±1,5 mm; Afwijking van het ingebedde gat Minder dan of gelijk aan ±2 mm |
|
Druksterkte |
Beton Groter dan of gelijk aan C30; Belastbaarheid van de mal Groter dan of gelijk aan 80 kPa |
|
Efficiëntie bij het ontvormen |
Modulaire demontage Minder dan of gelijk aan 15 minuten per cyclus (incl. verwijdering van scheidingswanden) |
|
Brandwerendheid |
Brandwerende scheidingswand Groter dan of gelijk aan 1 uur (GB/T 9978) |
|
Productiecyclus |
3-5 uur per well (incl. fixatie van ingebedde componenten) |
Nalevingsnormen
DL/T 5484
Ontwerp- en installatiecode voor stroomkabelputten.
GB50204
Acceptatienorm voor betonconstructietechniek.
GB50108
Technische code voor het waterdicht maken van ondergrondse werken.
Belangrijkste kenmerken
Ontwerp met twee-compartimenten
Fysieke isolatie tussen kabel-/rioleringskamers voorkomt kruisbesmetting- (aanpasbare verhouding).
01
Slim ingebed systeem
Vooraf-aangepaste ankergaten en aardingssleuven minimaliseren schade na- de installatie.
02
Geavanceerde waterdichtheid
IP54-classificatie voor kabelkamers; corrosie-bestendige afdichtingen voor rioolkamers.
03
Veiligheidsgarantie
Brandwerende scheidingswanden + ventilatiegaten zorgen voor de veiligheid van de operator.
04
Modulaire montage
Gelaagde prefabricage (putschacht, basis, afdekking) voor snelle inzet op complexe terreinen.
05
Doelklanten
Energietechnische bedrijven
Stedelijke ondergrondse kabelprojecten
Telecomoperatoren
Pijpleidingnetwerken voor 5G-basisstations
Gemeentelijke tunneleenheden
Projecten voor kruispunten van nutstunnels
Vastgoedontwikkelaars
Hoogwaardige-community-geïntegreerde pijplijnsystemen
Trefwoorden
- Kabel-Composiet putvorm voor rioolwater
- Gecompartimenteerde stalen putbekisting
- Macht/communicatie goed geprefabriceerde mal
- Vuurvaste scheidingsputvorm
- Q235B Gespleten-type putvorm
- Coördinatievorm voor ondergrondse pijpleidingen
- EPDM-Afgedichte kabelgootvorm
- DL/T 5484-compatibele putvorm
- Modulaire gelaagde geprefabriceerde putvorm
- Smart City geïntegreerde nutsputvorm
Productwaarde
Met een gecompartimenteerd ontwerp en nauwkeurig-ingebedde componenten elimineert deze mal de veiligheidsrisico's van traditionele bronnen voor gemengd- gebruik, verlaagt de- bouwkosten met meer dan 30% en voldoet aan de kabel-/rioleringsnormen, waardoor het de optimale oplossing is voor intensief gebruik van de ondergrondse ruimte in moderne verstedelijking.
