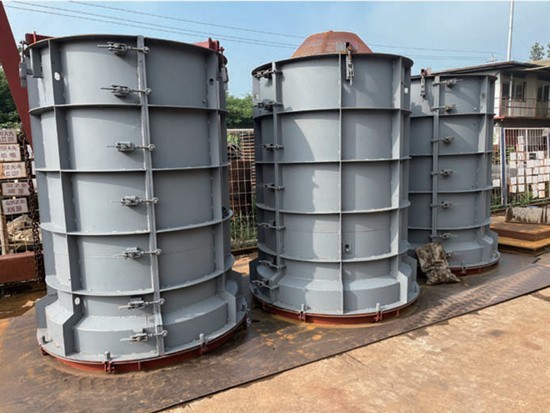

De geprefabriceerde boormal is een kerngereedschap voor de massaproductie van betonnen inspectieputschachten, specifiek ontworpen voor snelle verticale putvorming in ondergrondse rioleringsnetwerken. Het is voorzien van een gespleten--type staalconstructie met hoge- sterkte, past zich aan verschillende diepten en diameters aan en biedt hoge precisie, gemakkelijk ontvormen en weerstand tegen vervorming om de productie-efficiëntie en de standaardisatie van de constructie aanzienlijk te verbeteren.
Gebruik

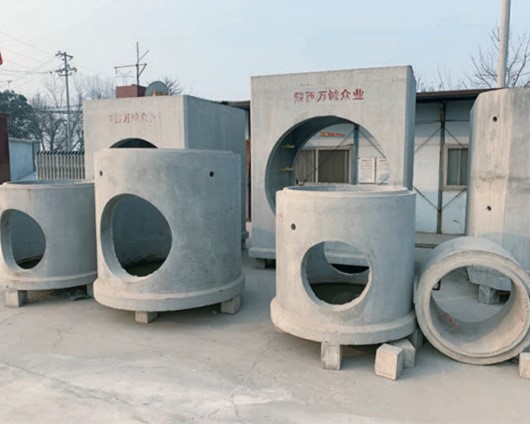

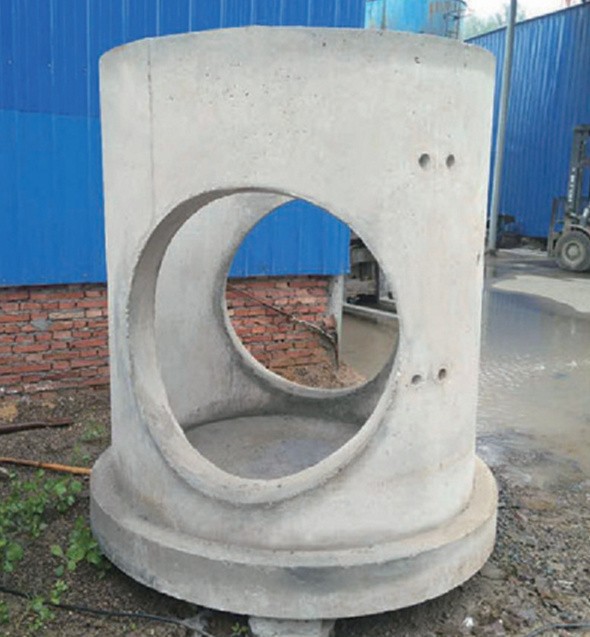

Geprefabriceerde betonnen schachten voor rioolinspectieputten, waardoor snelle verticale putvorming, inspectie, ontslibbing, onderhoud en overgangen van pijpdiameters in ondergrondse netwerken mogelijk zijn.
Toepassingsgebieden
Gemeentelijke Techniek
Wegafvoersystemen, scheidingsputten voor regenwater/riolering
Milieu-infrastructuur
Pompstationputten in rioolwaterzuiveringsinstallaties
Bouwprojecten
Toegangsputten voor septic tanks in woonwijken
Industriële toepassingen
Ondergrondse afvoerschachten in fabriekszones
Technische specificaties
| Parametertype | Specificeer gedetailleerd |
|
Asdiameter |
Standaard: Φ800 mm, Φ1000 mm, Φ1200 mm (aanpasbaar ±200 mm) |
|
Sectie Hoogte |
Standaardmodules: 1 m, 1,5 m, 2 m (stapelbaar tot 6 m diepte) |
|
Pijppoorten |
Laterale poorten: DN200-DN800 (1-4 poorten, 0 graden -180 graden verstelbaar) |
|
Wanddikte |
150 mm-300 mm (dubbellaagse versteviging optioneel) |
Materialen en productie
| Onderdeel | Materiaal / Techniek |
|
Hoofdgedeelte |
Q235B stalen plaat (8-12 mm dikte) + interne ringverstijvingen (300 mm afstand) |
|
Gesplitst ontwerp |
3-4 gebogen panelen met ±0,5 mm naaduitlijningspinnen |
|
Oppervlaktebehandeling |
Spiegel-gepolijste binnenmuren (Ra kleiner dan of gelijk aan 1,6 μm); Uitwendig zandstralen + epoxycoating (weerstand tegen zoutnevel Groter dan of gelijk aan 800 uur) |
|
Versterking |
Versterkte bodemflens; Vooraf-ingebedde hijsringen bovenaan |
Technische parameters
| Parameteritem | Indicator / Prestatie |
|
Vormnauwkeurigheid |
Diameterfout Minder dan of gelijk aan ±1 mm, loodrechtheidsafwijking Minder dan of gelijk aan 0,3% |
|
Efficiëntie bij het ontvormen |
Hydraulisch afduwen-split-ontvormen, één cyclus Minder dan of gelijk aan 8 minuten |
|
Betonsterkte |
Aanpassen aan beton C25-C40, dichtheid Groter dan of gelijk aan 95% |
|
Ondoordringbaarheidsgraad |
Het eindproduct van de putschacht heeft een waterbestendigheidsgraad groter dan of gelijk aan P6 (geen lekkage bij een waterdruk van 0,6 MPa) |
|
Levensduur |
Aantal ontkistingen onder standaard arbeidsomstandigheden Groter dan of gelijk aan 2000 keer |
Aanpassingsstandaard
GB50204
Acceptatienorm voor betonconstructietechniek
GB50141
Code voor constructie en acceptatie van wateraanvoer- en afvoerconstructies
GB50011
Seismische ontwerpbelastingtesten
Belangrijkste kenmerken
Modulaire schaalbaarheid
De stapelbare hoogte (2m-6m) verlaagt de bekistingskosten op locatie.
01
Precisie vooraf-insluiten
Vooraf-ingestelde laddergleuven, ventilatiegaten en waterstopgroeven minimaliseren de na-verwerking.
02
Efficiënte drainage
Groeven in de binnenwand verminderen de hechting van vuil en verbeteren de reinigingsefficiëntie.
03
Slimme versterking
Ringverstijvingen + radiale trekstangen elimineren het risico op uitzetting van de mal tijdens het gieten.
04
Gemakkelijk transport
Gesplitst ontwerp (minder dan of gelijk aan 150 kg per paneel) past op standaard vrachtwagens.
05
Doelklanten
Prefab betoncentrales
Massaproductie van gestandaardiseerde assen
Gemeentelijke aannemers
Stedelijke ondergrondse pijpleidingaanleg / upgrades
Milieubedrijven
Rioolwaterzuiveringsinstallatie en putconstructie
Bouwaannemers
Installatie van een septisch systeem bij particulieren
Trefwoorden
- Geprefabriceerde boormal
- Rioolputschacht stalen mal
- Gespleten-Type boogschachtbekisting
- Q235B Ondoordringbare asvorm
- Modulaire stapelbare putvorm
- Verticale mal met hoge-precisie
- Hydraulische ontkistingsschachtvorm
- GB50141-conforme mal
- Spiegel-Gepolijste binnenwandmal
- Ondergrondse afvoerschachtvorm
Productwaarde
Met een gestandaardiseerd ontwerp bereikt de geprefabriceerde boormal een 3-5x efficiëntie ten opzichte van traditionele giet-in- methoden. Het zorgt voor verticaliteit en afdichting en vermindert tegelijkertijd de lekkagerisico's, en fungeert als een belangrijke factor voor het "fabrieksprefabricage + assemblage ter plaatse" -model in de moderne ondergrondse pijpleidingconstructie.
