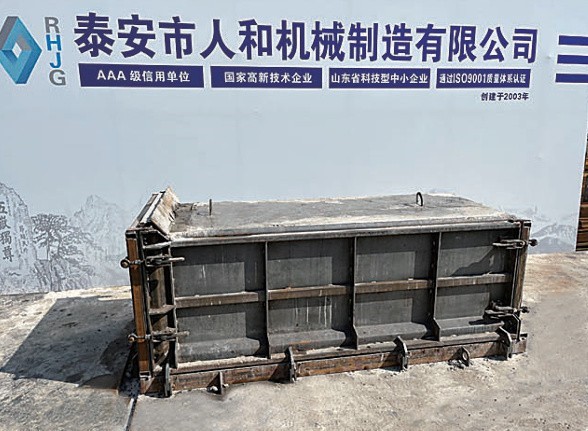

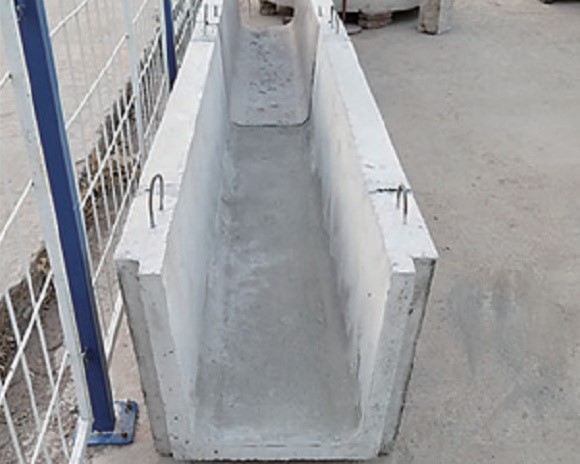

De gebogen kabelgootmal is een professionele vormapparatuur die speciaal is ontworpen voor de productie van gebogen kabelgoten van gewapend beton. Door gebruik te maken van een drie-dimensionaal ontwerp van gebogen oppervlakken en precisieproductieprocessen wordt een efficiënte productie en nauwkeurig gieten van gebogen kabelgleuven bereikt door middel van geoptimaliseerde krommingsparameters en ontkistingssystemen. Het product beschikt over uitstekende druksterkte, ruimtegebruik en duurzaamheid. Het ondersteunt modulaire combinaties en ontwerp op maat en wordt veel gebruikt in gemeentelijke, transport- en waterbeschermingsprojecten om te voldoen aan de eisen voor kabelbescherming onder complexe werkomstandigheden.
Toepassingen
Gespecialiseerd in het produceren van gebogen kabelgoten voor het ondergronds leggen en beschermen van stroomkabels en communicatielijnen. Het is bijzonder geschikt voor grote- overspanningen, hoge- deklaag en geologisch gevoelige gebieden. Het is effectief bestand tegen externe belastingen en garandeert een veilige werking van de kabels.
Toepassingsgebieden
Gemeentelijke Techniek
Gebogen kabelgoten onder stedelijke uitvalswegen, zijdoorgangen van ondergrondse nutstunnels.
Transportinfrastructuur
Kabelgoten in spoortunnels, kabelbeschermingsconstructies rond brugpijlers.
Waterkracht
Kabelgalerijen in waterkrachtcentrales, kabelkanalen voor rivieronderscheppingsprojecten.
Speciale projecten
Kabelsleuven in de insluitingsstructuren van kerncentrales, kabelbeschermingsfaciliteiten voor civiele luchtverdedigingsprojecten.
Specificaties Tabel
|
Parameter |
Specificatiebereik |
Opmerkingen |
|
Boogoverspanning (breedte) |
1.5m - 6m |
Stijging-naar-overspanningsverhouding 1:4 - 1:6, aangepaste krommingen beschikbaar |
|
Booghoogte (diepte) |
1.2m - 3m |
Standaard stijging: 0,3 m - 1.5 m |
|
Eenheidslengte |
2m - 6m (standaard: 3m/4m) |
Modulaire splitsing voor onbeperkte uitbreiding |
|
Wanddikte |
120 mm - 300mm (typisch: 150-250 mm) |
Aangepast voor de vereisten voor de diepte van de overbelasting |
|
Gezamenlijk type |
Tong-groef (dubbele pakking) / bel-tap |
Gebogen voegafdichtingsontwerp met IP67-waterdichtheid |
Materialen tabel
|
Onderdeel |
Materia |
Eigenschappen |
|
Hoofdgedeelte |
Q390B Hoog-staal |
• Opbrengststerkte Groter dan of gelijk aan 390 MPa • Thermisch-verzinkt (groter dan of gelijk aan 150 μm) |
|
Gebogen zijpanelen |
65Mn verenstaal |
• Hoge taaiheid en slijtvastheid • Geoptimaliseerd voor complexe krommingsvorming |
|
Zeehonden |
Fluorrubber (FKM) |
• Olie-/hittebestendig (-50 graden ~200 graden) |
|
Versterking |
Heet-gewalste H-balk (150 mm×150 mm) |
Verbetert het draagvermogen van de boogkroon met 40% |
Tabel met technische parameters
|
Parameter |
Technische indicator |
Opmerkingen |
|
Productie-efficiëntie |
6-10 eenheden/dag (enkele dienst) |
Complex gebogen vormproces |
|
Ontvormende cycli |
Groter dan of gelijk aan 500 cycli |
Genitreerde kritische componenten |
|
Druksterkte |
Groter dan of gelijk aan 35 MPa (C40 beton) |
Buigsterkte Groter dan of gelijk aan 7,0 MPa |
|
Ondoordringbaarheid |
P12-P15 |
1,5 MPa hydrostatische testdruk |
|
Dimensionale tolerantie |
Lengte ±3 mm, booghoogte ±2 mm |
3D-scannen voor nauwkeurigheid van gebogen oppervlakken |
|
Hulpapparatuur |
• CNC hydraulische vormmachine • Intelligent temperatuurcontrolesysteem |
Vereist 3D-trillingsplatform (0-60 Hz) |
Producteigenschappen
Voordelen van de boogstructuur
De gebogen kabelgootmal heeft drie belangrijke voordelen:
• Superieure mechanische prestaties: Uniek booggedeelte zet externe belastingen om in axiale compressie, waardoor de belastingscapaciteit met 40% toeneemt vergeleken met rechthoekige constructies.
• Hoge ruimte-efficiëntie: het gebogen bovenontwerp biedt extra ruimte voor meer- kabelopstelling en -onderhoud.
• Uitstekende weerstand tegen vervorming: het gebogen oppervlak verspreidt effectief de spanning, vooral geschikt voor funderingen in zachte grond en bij hoge vulomstandigheden.
Intelligente productie
• CNC-hydraulisch vormen bereikt een krommingsnauwkeurigheid van ±0,5 graden met een cyclustijd van minder dan of gelijk aan 70 minuten/eenheid.
• Intelligent temperatuurcontrolesysteem verhoogt de winterproductie met 50%.
• Geïntegreerde trillingssensoren zorgen voor een betonverdichting van meer dan of gelijk aan 98%.
Modulair ontwerp
Innovatieve modulaire blokontwerpkenmerken:
• Verstelbare overspanningen (1,5-6m) en stijgingen (0,3-1,5m)
• Ingebouwde-precieze positionering van ingebedde onderdelen (±1 mm)
• Snelle modulevervanging voor speciaal-gevormde structuren
Precisiegewrichtstechnologie
• Ontwerp met dubbele- gebogen verbinding en IP68-waterdichtheid elimineert lekkagerisico's.
• 5-assige CNC-gefreesde eindplaten zorgen voor een foutieve uitlijning van de verbindingen van minder dan of gelijk aan 1,5 mm.
• Speciaal geleidingssysteem handhaaft een rechtheid van minder dan of gelijk aan 3 mm/10 m na montage uit meerdere- secties.
Doelklanten
- Gemeentelijke EPC-aannemers (stedelijke nutstunnels in complexe geologie)
- Spoor-/snelwegtunnelspecialisten (HSR/snelwegkabelgleuven)
- Waterkrachttechniekbedrijven (kabelgalerijen voor elektriciteitscentrales)
- Bouwers van kern- en chemische centrales (corrosie-/stralings-resistente loopgraven)
- Ontwikkelaars van ondergrondse ruimten (stroomnetwerken voor stedelijke ondergrondse complexen)
Trefwoorden
- Gebogen kabelgootmal
- Geulvormsysteem met grote- overspanning
- Geulvorm met hoge-belasting-dragende sleuf
- Gebogen prefab sleufmal
- Tunnelkabel door speciale mal
- Zelf-waterdichtende boogvorm
Productwaarde
Structurele prestaties
• 40% higher load capacity replaces twin-cell designs, saving >30% materiaalkosten.
• Uitstekende differentiële zettingsweerstand minimaliseert structurele scheuren.
• Door derden-gecertificeerd, in overeenstemming met de GB50217-2018 Power Cable Design Code.
Bouwefficiëntie
• 60% snellere constructie vergeleken met gegoten-in-situ met prefab-eenheidmontage.
• Gestandaardiseerde verbindingen zorgen voor een installatienauwkeurigheid van minder dan of gelijk aan 2 mm zonder hergieten.
• Minimaliseert diepe graaftijd en veiligheidsrisico's.
Levenscycluskosten
• Ontwerplevensduur van 60+ jaar met 70% minder onderhoud dan gegoten-in-situ.
• De ondoordringbaarheid van P15 is bestand tegen grondwatercorrosie, waardoor de levensduur van de kabel wordt verlengd.
• ISO14001-gecertificeerd voor een kleinere CO2-voetafdruk tijdens de levenscyclus.
Technologische Innovatie
• Compatibel met C60 hoogwaardige beton-/staalvezelversterking.
• Integreerbaar met slimme monitoringsystemen (spannings-/lekkagedetectie).
Populaire tags: gebogen kabelgeulvorm, China gebogen kabelgeulvormfabrikanten, fabriek
