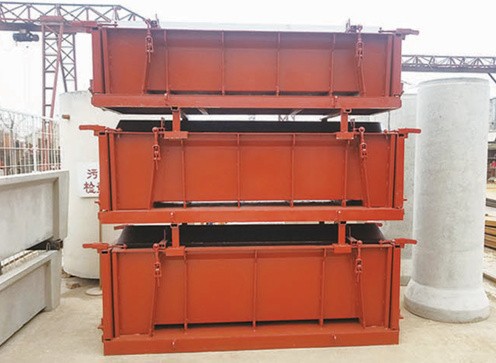

Dit modulaire bekistingssysteem is voorzien van frames van hoogwaardig-gelegeerd staal en verstelbare panelen. Geoptimaliseerde stijfheid (doorbuiging kleiner dan of gelijk aan 1/500) en snelle-demontagesystemen maken hoogwaardige- vorming van speciaal-gevormde kabelgoten mogelijk, ideaal voor projecten op kleine- schaal of in het veld-.

Gebruik

Ter plaatse -in- standaard kabelgleuven storten voor de ondergrondse bescherming van pijpleidingen, zoals stroomkabels en communicatie. Aanpassen aan scenario's zoals gedeeltelijke renovatie van stedelijke wegen, tijdelijke kabelkanalen in fabrieksgebieden en noodprojecten, vooral geschikt voor projecten met hoge eisen aan constructieflexibiliteit.

Toepassingsgebieden

Gemeentelijk Onderhoud

Kabelsleuven voor wegreparatietrajecten in steden, tijdelijke aanleg van elektriciteitsleidingen.

Industriële renovatie

Kabelsleuven voor de vernieuwing van apparatuur van fabrieken, tijdelijke stroomvoorzieningsfaciliteiten in opslagruimtes.

Noodprojecten

Reconstructie van kabelkanalen na rampen, tijdelijke drainage en geïntegreerde stroompijpleidingtren.

Speciale structuren

Kabelgleuven voor klimsecties, onregelmatige dwarsdoorsneden-verbonden met bestaande pijpleidingen.

Specificaties Tabel

Parameter	Specificatiebereik	Opmerkingen
Kanaalafmetingen (B×D)	0.5m×0.6m - 3m×2m	Op-site instelbaar (tolerantie ±5 mm)
Eenheidslengte	1m - 5m	Modulaire splitsing voor uiteenlopende omstandigheden
Wanddikte	80 mm - 200 mm	Instelbaar per belastingsvereisten (typisch 100-150 mm)
Gezamenlijk type	Plat / getrapt	Naadloze aansluiting op bekistingssysteem

Materialen tabel

Onderdeel	Materiaal	Eigenschappen
Hoofdbekisting	Q235B stalen plaat	Uitstekende plasticiteit en lasbaarheid, poeder-gecoat (groter dan of gelijk aan 60 μm)
Aanpassingsonderdelen	45 # stalen schroefstang	Nauwkeurige schroefdraadafstelling (±30 mm)
Afdichtingsstrips	Siliconenrubber	Compressie-bestendig, langdurig- gebruik in een vochtige omgeving
Ondersteunende structuur	Heet-gewalste vierkante buis	80 mm x 80 mm doorsnede, verbeterde stijfheid

Tabel met technische parameters

Parameter	Technische indicator	Opmerkingen
Dagelijkse dekking	20-30㎡/dag (enkele dienst)	Varieert afhankelijk van de omstandigheden en de vaardigheid van de machinist
Hergebruik cycli	Groter dan of gelijk aan 300 cycli	Anti-stick-behandeling, levensduur van 5+ jaar
Betonkwaliteit	C25-C40	Compatibel met vezel-/SCC-beton
Dimensionale tolerantie	Lengte ±5mm, Diepte ±3mm	Laser-gekalibreerde dynamische aanpassing
Hulpapparatuur	Trilmotoren/hydraulische vijzels	Vereist een voedingssysteem van 3 kW-7,5 kW

Producteigenschappen

Aanpassingsvermogen op-site

• Snelle aanpassing: schroefstangmechanisme (bereik ±30 mm)

• Speciale-vormaanpassing: aangepaste curven (R groter dan of gelijk aan 1 m)

• Transport-gratis: montage op- locatie voorkomt 5+% prefabschade

Efficiënte constructie

• Montage in 2 uur: modulair ontwerp (minder dan of gelijk aan 20 boutverbindingen)

• Spiegelafwerking (Ra1,6μm): Maakt pleisterwerk overbodig

• 30% energiebesparing: vs. prefab productie

Kostenvoordeel

• 60% lagere initiële kosten: vergeleken met prefab matrijzen

• 97% materiaalgebruik: slimme betondistributie

Kwaliteitsborging

• 150N/mm² stijfheid: geen vervorming

• Wapeningzoekers: ±2 mm dekkingsdikte

Doelklanten

Kleine bouwteams en gemeentelijke onderhoudseenheden;
Projectteams voor apparatuurvernieuwing van industriële ondernemingen;
Bouweenheden voor noodtechniek en tijdelijke voorzieningen;
Onus kabelgeul engineering aannemers;
Projecten in afgelegen gebieden waar geprefabriceerde transportomstandigheden voor componenten ontbreken.
