Gespecialiseerd voor U--vormige kabelgleuven met gebogen structurele optimalisatie (straal R=1.5–3m) en dubbele drainage-/kabelbeschermingsfuncties.

Toepassingen

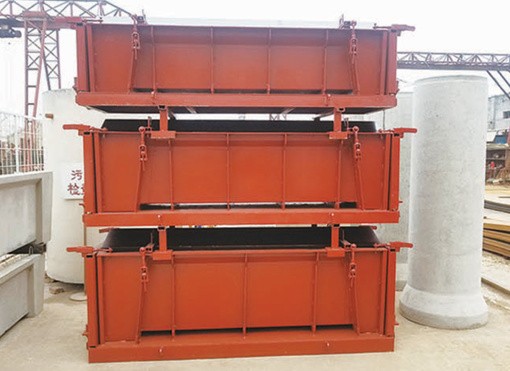

De U-vormige kabelsleufmal is speciaal ontworpen voor de productie van geprefabriceerde U--profielkanalen waarin kabelbescherming en drainagefuncties zijn geïntegreerd. Het is ideaal voor het ondergronds leggen van stroomkabels en optische communicatievezels. De unieke gebogen structuur verbetert de drainage-efficiëntie aanzienlijk, waardoor deze bijzonder geschikt is voor regenachtige gebieden, ondergrondse nutstunnels en andere scenario's die gevoelig zijn voor-water-accumulatie, waardoor er geen waterretentie in kabelgleuven wordt gegarandeerd voor een veilige werking van de kabels op lange- termijn.

Toepassingsgebieden

Gemeentelijke Techniek

U-vormige kabelgleuven langs stedelijke wegen, die tegemoetkomen aan de behoeften van zowel het leggen van kabels als het afwateren van wegen.

Energietechniek

Kabelgoten voor buitenstations voor regenachtige en vochtige omgevingen.

Transportinfrastructuur

Geïntegreerde tunnelkabelgoten en drainagesystemen.

Specificaties Tabel

Parameter	Specificatiebereik	Opmerkingen
Afmetingen sleuf (B×D)	0.8m×0.6m - 3m×1.5m	Aangepaste U-onderradii (R100-R300 mm) beschikbaar
Eenheidslengte	2m - 6m (standaard: 3m/4m)	Modulaire splitsing voor onbeperkte uitbreiding
Wanddikte	100 mm - 200mm (typisch: 120-180 mm)	Instelbaar voor belastingvereisten
Gezamenlijk type	Tong-groef (dubbele pakking) / bel-tap	IP66 waterdichtheid met afdichtstrips

Materialen tabel

Onderdeel	Materiaal	Eigenschappen
Hoofdgedeelte	Q345B Laag-gelegeerd staal	• Opbrengststerkte Groter dan of gelijk aan 345 MPa • Thermisch-verzinkt (groter dan of gelijk aan 120 μm)
Gebogen zijpanelen	50Mn verenstaal	• 25% hogere vervormingsweerstand • Geoptimaliseerd voor U-vormvorming
Zeehonden	EPDM-rubber	• -50 graden ~120 graden temperatuurbereik • 10+ jaar levensduur
Versterking	Heet-gewalst kanaalstaal (100 mm×50 mm)	Verbetert de structurele stijfheid van de U--vorm

Tabel met technische parameters

Parameter	Technische indicator	Opmerkingen
Productie-efficiëntie	8-12 eenheden/dag (enkele dienst)	Complex gebogen vormproces
Ontvormende cycli	Groter dan of gelijk aan 600 cycli	Verchroomde -kritische componenten
Druksterkte	Groter dan of gelijk aan 30 MPa (C35 beton)	Buigsterkte Groter dan of gelijk aan 5,5 MPa
Ondoordringbaarheid	P10-P12	1,2 MPa hydrostatische testdruk
Dimensionale tolerantie	Lengte ±3 mm, diepte ±2 mm	3D-scannen voor nauwkeurigheid van gebogen oppervlakken
Hulpapparatuur	• Gebogen triltafel • Hydraulische sloopmachine	Vereist trillingen met variabele frequentie van 0-45 Hz

Producteigenschappen

U-Shape structurele voordelen

De U-vormige kabelsleufmal heeft drie belangrijke voordelen:

• Superieure drainage: 60% snellere waterafvoer dan rechthoekige greppels

• Ruimte-efficiëntie: 25% hogere kabelcapaciteit met gebogen bodem

• Structurele integriteit: 30% betere zettingsweerstand

Modulair ontwerp

Modulaire ontwerpkenmerken:

• Verstelbare breedte (0,8-3m)

• ±1 mm positionering van ingebedde onderdelen

• 40% minder bewerking op locatie-

Productietechnologie

Geavanceerde productie zorgt voor:

• Minder dan of gelijk aan 50 minuten/cyclustijd per eenheid

• Groter dan of gelijk aan 98% betonverdichting

• 40% hogere ontkistingsefficiëntie

Precisietechniek

Precisietechniek levert:

• Minder dan of gelijk aan 2 mm verkeerde uitlijning van de verbinding

• IP68 waterdichtheid

• Levensduur van 50+ jaar

Doelklanten

Gemeentelijke aannemers (utiliteitstunnelprojecten)

Bouwers van elektriciteitsnetwerken (regio's met hoge-vochtigheid)

Specialisten in tunnelbouw

Ontwikkelaars van industrieparken

Uitvoerders van Sponge City

Trefwoorden

U-vormige mal voor kabelgoten
Drainage-geoptimaliseerde sleufbekisting
Gebogen betonnen sleufmal

Modulair U-sleufproductiesysteem
Waterdichte U-loopgraafmal
Tunnel speciale sleufvorm

Productwaarde

Geïntegreerde oplossing

Ontwerp met twee-functies verlaagt de projectkosten met 25%.

Kostenefficiëntie

30% kostenbesparingen en 50% arbeidsreductie versus cast-in-place.

Kwaliteitsborging

ISO 9001-gecertificeerd, levensduur van 50- jaar, 300 vries-dooicycli.
